电力行业 - 流量汇聚、去重处理方案
针对电力行业网络拓扑中链路多而分散的特点，通过流量汇聚和去重处理，有效减少统一汇聚分流层压力，降低整体方案实施投入。
问题
网络拓扑中链路多而分散，且路由器上镜像资源受限于硬件资源，支持的数量不足，加之每条链路中的数据带宽使用率并不是很高，所以需要对网络中的链路进行汇聚处理，并在数据采集层去重，从而减少对统一汇聚分流层的压力，减少用户整体方案实施的投入。而对于汇聚后的流量，不同的部门关注的流量不同，所以根据不同需求添加相应的匹配规则，过滤出需要监控分析的流量，减少后台服务器的压力。

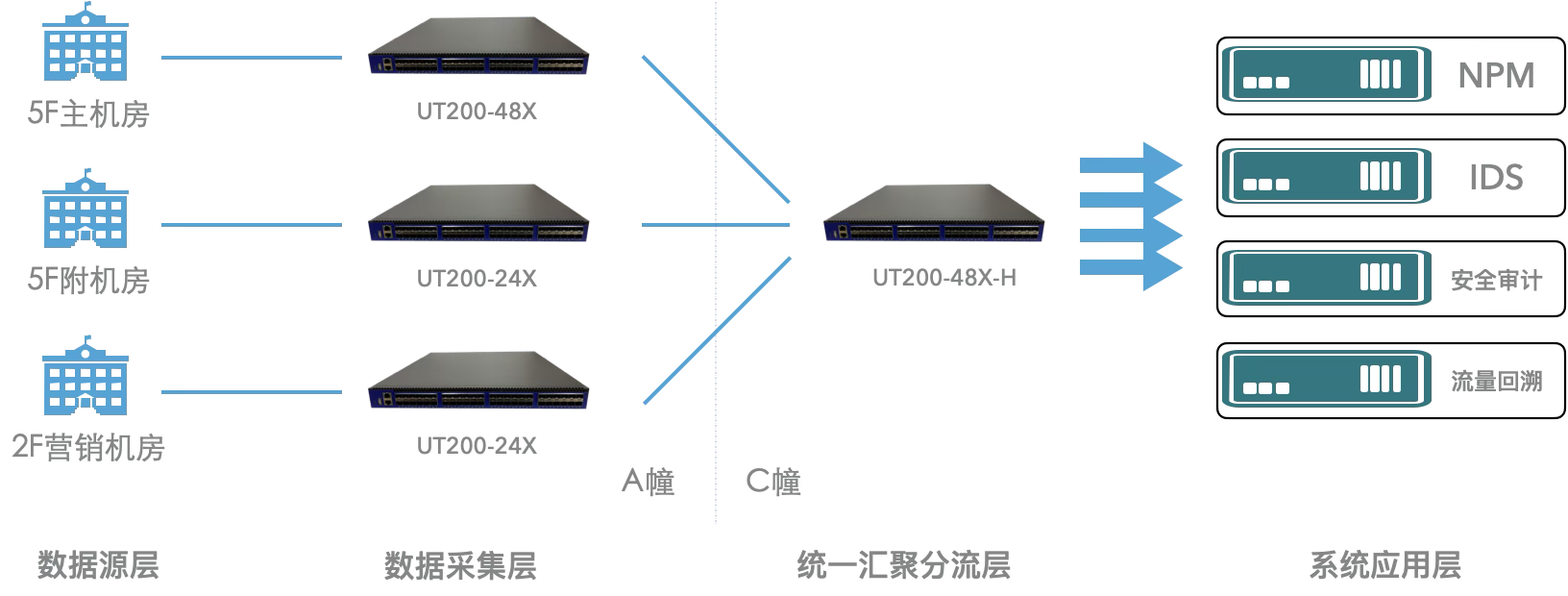

方案
数据源层
各网络节点
数据采集层
UT200-48X / UT200-24X 去重
统一汇聚分流层
UT200-48X-H
系统应用层
NPM / IDS / 安全审计 / 流量回溯
部署清单
| 产品名称 | 产品型号 | 产品描述 | 数量 |
|---|---|---|---|
| 采集接入层TAP | UT200-48X | 48*10GE 万兆盒式分流器 | 1台 |
| 采集接入层TAP | UT200-24X | 24*10GE 万兆盒式分流器 | 2台 |
| 统一汇聚分流层TAP | UT200-48X-H | 48*10GE 万兆盒式分流器（增强型） | 1台 |
部署说明
- A幢5F主机房：40*10GE采集接口（20台设备，每个设备2口）
- A幢5F附机房：16*10GE采集接口（8台设备，每个设备2口）
- A幢2F营销机房：24*10GE采集接口（14台设备，每个设备2口）
- C栋放一台48口汇聚分流设备，通过楼间互联汇聚
